Especificaciones ITF-14

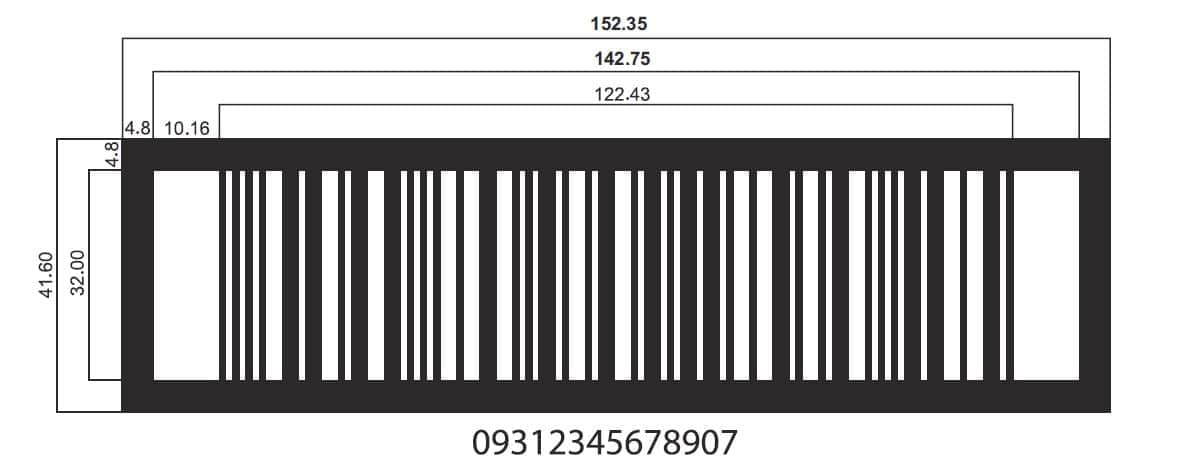

Debajo están las Especificaciones de los Códigos de Barras ITF-14 en milímetros. Esta página muestra los tamaños oficialmente permitidos de su Código de Barras ITF-14 en su caja de cartón.



















Las barras portadoras de arriba y abajo son obligatorias, mientras que las barras portadoras verticales son opcionales siempre y cuando se esté usando un método de impresión que no requiera planchas de impresión.

Ampliación:

Los rangos de ampliación específicos para un Símbolo de Código de Barras ITF-14 que es escaneado en un ambiente de Escaneo de Distribución General están entre 50 y 100%. Para otros ambientes de escaneo el rango es de 25-100%.

Si se imprime sobre fibra vulcanizada corrugada el ITF-14 debería estar sobre 62.5%.

Altura de las Barras:

La altura mínima de las barras en un Ambiente de escaneo de Distribución General es de 32 mm.

En otros ambientes de escaneo, la altura de la barra debería ser tan alta como sea posible. 13 mm es la altura mínima de la barra, por lo tanto todos los ITF-14 deberían exceder esta altura, sin embargo se debería procurar que la atura llegara los más cerca posible a 32 mm.

Relación de Ancho de la Barra:

La relación de ancho de la barra es 2.25:1. El rango aceptable para esta relación esta entre 2.25:1 y 3:1.

Interpretación Legible Humana:

Fuente, tamaño de la fuente y localización no son especificados, sin embargo estos deberían ser impresos claramente en proporción al resto del código de barras. Es preferido que la fuente aparezca debajo del código de barras.

Ampliación	X – dimensión	Grosor	Altura de la Barra	Zona Reservada Izquierda
25%	0.25	30.62	13	2.54
30%	0.3	36.73	13	3.05
35%	0.36	42.85	13	3.56
40%	0.41	48.97	13	4.06
45%	0.46	55.09	13	4.57
50%	0.51	61.21	32	5.08
55%	0.56	67.34	32	5.59
60%	0.61	73.46	32	6.1
62.50%	0.64	76.52	32	6.35
65%	0.66	79.58	32	6.6
70%	0.71	85.7	32	7.11
75%	0.76	91.82	32	7.62
80%	0.81	97.94	32	8.13
85%	0.86	104.06	32	8.64
90%	0.91	110.19	32	9.14
95%	0.97	116.31	32	9.65
100%	1.02	122.43	32	10.16































Todas las medidas son en milímetros.

Es mejor permitir más espacio para las zonas reservadas que el mínimo en caso de difusión de la tinta.

Términos:

– Ambiente de Escaneo de Distribución General: Esto se refiere al escaneo automatizado por una máquina mientras el artículo viaja por una correa transportadora.

– Otros Sistemas de Escaneo: Típicamente esto se refiere a los escáneres de mano.

– Relación de Ancho de Barra: Esto se refiere a la relación de los módulos anchos con los módulos delgados en el ITF-14. Un módulo Ancho debería tener 2.5 veces el grosor de un módulo delgado.

– Zona Reservada: Área de espacio en blanco a ambos lados de las barras.
